Ramírez-Muñiz Rafael Alberto (1), Rodríguez-Rodríguez Alejando Alfonso (2), Saenz-Lopez Jose David (3), Sanchez-Martinez Diego Andres (4)
(1) Médico. Especialista en Anestesiología. Escuela de Medicina. Universidad del Sinú, Seccional Cartagena de Indias, Colombia.
(2) Médico. Especialista en Anestesiología. Universidad del Sinú, Seccional Cartagena de Indias, Colombia.
(3) Médico. Especialista en Epidemiología. Centro de investigación en hemodinamia, vascular y cirugía endovascular. Neurodinamia. Cartagena de Indias, Colombia.
(4) Medico. Grupos de investigación GIBACUS. Universidad del Sinú, Seccional Cartagena de Indias, Colombia.
Introducción
La canulación venosa central es un procedimiento invasivo realizado de manera rutinaria en el ámbito intrahospitalario con distintos propósitos, entre estos, aquellos pacientes con accesos periféricos difíciles, y aquellos pacientes que requieren de administración de fármacos veno-irritantes como vasoactivos, inotrópicos, vasodilatadores, electrolitos a altas dosis, entre otros (1). Por otra parte posee la virtud de ser un instrumento útil para la monitorización hemodinámica invasiva en escenarios clínicos específicos, permitiendo medir presiones cardiacas endocavitarias y vasculares (2). Clásicamente se ha descrito la técnica de Seldinger, como la aproximación más eficiente para la canulación venosa central, sin embargo por ser dependiente del conocimiento previo de la anatomía vascular, que en algunos escenarios no son fácilmente identificables, surge la necesidad de mejorar la técnica con instrumentos que permitan garantizar una visualización en tiempo real de las estructuras que se atraviesan al insertar la aguja, con el objetivo de garantizar intervenciones seguras y eficientes a los pacientes que requieran este tipo de procedimientos (3).
Los accesos vasculares más comunes corresponden a nivel cervical con la vena yugular interna (VYI), en región torácica superior por el abordaje subclavio y en miembros inferiores se toma el acceso vía femoral. Ningún procedimiento está exento de complicaciones y esta técnica no es la excepción. Cada abordaje tiene un listado de complicaciones inmediatas, mediatas y tardías, que aumentan en incidencia en pacientes en quienes no se utiliza la ultrasonografía como instrumento para dirigir la punción y canulación venosa(4).
En el ambiente intraoperatorio los anestesiólogos usan con frecuencia accesos venosos centrales en cirugías mayores o en pacientes en quien se sospeche alto riesgo de inestabilidad hemodinámica. El acceso venoso yugular interno es el preferido por el anestesiólogo teniendo en cuenta que posibilita un acceso venoso rápido a cavidades cardiacas derechas, permite la vigilancia más sencilla del catéter ante aparición de sangrado, además de ser un sitio de fácil compresión ante la punción arterial y posible formación de hematoma (5).
Con el advenimiento de la ecografía al pie de la cama (Point-of-care) y la medicina perioperatoria, la utilización del ultrasonido por parte del proveedor de anestesia, se ha convertido en una práctica común en diversas áreas del ejercicio profesional (6). Se ha descrito que su utilidad va desde el reconocimiento de estómago lleno o condiciones cardiacas en el perioperatorio hasta anestesia regional y accesos vasculares. Estudios recientes de gran peso metodológico han demostrado, que la utilización de imágenes ecográficas para la canulación venosa central, reducen de manera significativa la tasa de complicaciones generales en un 71 % y de punción arterial inadvertida en un 72%, y, a su vez, aumenta las tasas de éxito en un 12 % y reduce el número de intentos (7,8).
Existen dos vistas ecográficas en las cuales se lleva a cabo la canulación de la vena yugular interna: la vista en eje corto (SAX) y la vista en eje largo (LAX). La vista SAX es fácil de realizar, pero el seguimiento de toda la longitud de la aguja es difícil. La vista LAX puede superar este inconveniente de la vista SAX, pero las estructuras circundantes de la vena no se pueden ver mientras se perfora la vena (9,10).
Se ha evaluado con anterioridad, cuál de las dos vistas ofrece mejores condiciones para realizar el procedimiento. Es evidente que cada vista tiene ventajas y limitaciones para conseguir el acceso vascular central. La incidencia de punción arterial accidental con el abordaje SAX es significativamente menor que con el abordaje LAX y la tasa de éxito del primer intento es significativamente mayor en el grupo SAX que en el grupo LAX, sin embargo, variables como la tasa de éxito general de la punción no difiere significativamente entre los dos enfoques. Teniendo en cuenta lo anterior, la superioridad de una técnica sobre otra no es concluyente hasta la fecha y se requieren más estudios que validen dichos resultados con muestras poblaciones diferentes. Por otra parte, la mayoría de estos estudios, se han llevado a cabo en población Europea, Norte americana y Asiática, siendo escasos los datos para la población latinoamericana.
Materiales y métodos
Se realiza un estudio observacional de tipo descriptivo transversal en el periodo comprendido entre marzo de 2022 a Abril de 2022, en el que se tomó como población sujeto de estudio a todos los pacientes de una entidad de salud en Colombia, con pacientes mayores de 18 años, que iban a ser sometidos a procedimientos de cirugía cardiaca programada y sensible a contexto, y que además cumplían los criterios de inclusión, como la incapacidad de lograr un acceso venoso periférico, infusión intravenosa (IV) de líquidos irritantes, infusión IV de grandes volúmenes de líquidos mas allá de lo posible con el uso de acceso venoso periférico, infusión IV de líquidos y fármacos en pacientes con paro cardiaco, monitorización de presión venosa central, hemodiálisis, entre otros. Se excluyeron aquellos con antecedentes de procedimientos quirúrgicos en región cervical, coagulopatía o trombocitopenia diagnosticada, pacientes con enfermedad de arteria carótida, Pacientes con signos y síntomas de infección en el sitio de punción, y aquellos con catéter venoso central (CVC) en las últimas 72 horas en sitio de punción.
Los pacientes fueron asignados a uno de los dos grupos (SAX y LAX) por el investigador principal asignándolos de forma consecutiva y alternativamente a cada grupo. Cada canulación de la VYI de los participantes del estudio fue realizada en el quirófano por anestesiólogos que habían realizado con éxito procedimientos de la VYI guiados por ecografía utilizando estos dos enfoques.
En el quirófano, luego de la inducción de la anestesia general y de establecer la monitorización recomendado por la Sociedad América de Anestesiología, se procedió a la canalización de la VYI derecha en todos los pacientes bajo medidas asépticas. Los pacientes se colocaron en posición de Trendelenburg con la cabeza ligeramente girada hacia el lado izquierdo (30 a 40° desde la línea media). La imagen de la VYI se realizó con una sonda con frecuencia de 6–13 MHz. La sonda se cubrió con una funda estéril después de aplicar gel de ultrasonido estéril a la parte interior de la funda. Tanto el transductor de ultrasonido como la aguja de punción fueron manejados por un solo operador durante el procedimiento.
En el grupo SAX, la vista de eje corto de VYI se obtuvo colocando la sonda transversalmente sobre el cuello. Una vez visualizada en el centro de la imagen ecográfica, se realizó la punción de la aguja en un plano perpendicular al eje longitudinal del transductor. En el grupo LAX, la vista de eje largo de la vena se logró colocando el transductor longitudinalmente sobre el cuello, y la vena se identificó y centralizó en la imagen de ultrasonido. A continuación, se insertó la aguja justo debajo de la sonda desde la dirección craneal a la caudal. En los dos grupos, se empleó navegación ultrasónica (meciendo la sonda) para obtener la mejor imagen posible de la aguja entrando en la VYI, junto con la aspiración de sangre venosa en la jeringa. La posición de la guía intraluminal se confirmó con ultrasonido y se empleó la técnica de Seldinger para la inserción del catéter.
Se registraron los siguientes resultados del estudio: (1) tasa de éxito del primer paso (la canulación la aguja se avanzó hacia la VYI sin ningún movimiento hacia atrás en el primer intento) (2), el tiempo de acceso de la VYI (definido como el tiempo desde la punción de la piel con la aguja introductora hasta la aspiración libre de sangre venosa en la jeringa), (3) la indentación de la pared anterior de la IJV > 50% de su diámetro (el diámetro de la IJV se reduce en más del 50% en el momento de la punción), (4) incidencia de punción de la pared de la IJV posterior de la IJV (definida como incapacidad para obtener aspiración libre de sangre venosa o incapacidad para avanzar la guía libremente una vez que el operador identificó inicialmente la punta de la aguja usando ultrasonido en tiempo real en el lumen de la VYI), y (5) la incidencia de complicaciones como la punción de la arteria carótida, el hematoma del cuello y las arritmias. Todos los pacientes fueron seguidos con radiografía de tórax en el postoperatorio para detectar la mala colocación del catéter.
Resultados

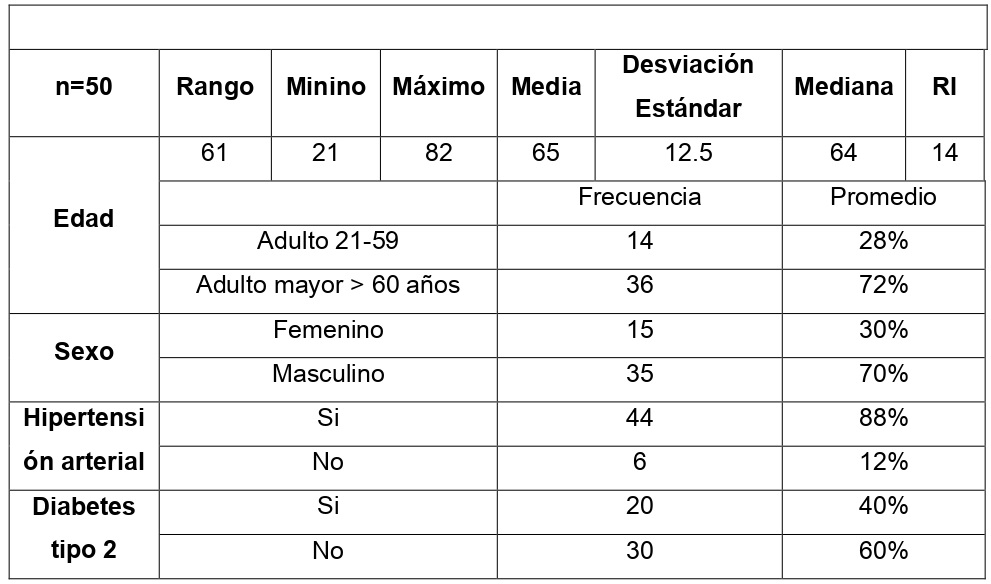

En el estudio se reclutaron 50 pacientes que fueron llevados a cirugía cardiaca electiva o sensible al contexto, en el periodo comprendido entre el mes de marzo y abril de 2022 de una entidad de salud en Colombia. Dichos pacientes fueron agrupados de manera consecutiva y en alternancia quedando 25 en el grupo SAX y 25 en el grupo LAX. La edad media de los pacientes es de 65 años, el 70% eran de sexo masculino y el restante 30% femenino, por otra parte, se decidió categorizar por grupos de edades, quedando distribuidos entre la categoría Adulto el 28% de los pacientes y el 72% restante en la categoría de adulto mayor sin diferencia estadística significativa (p=0.528). Tabla 1.

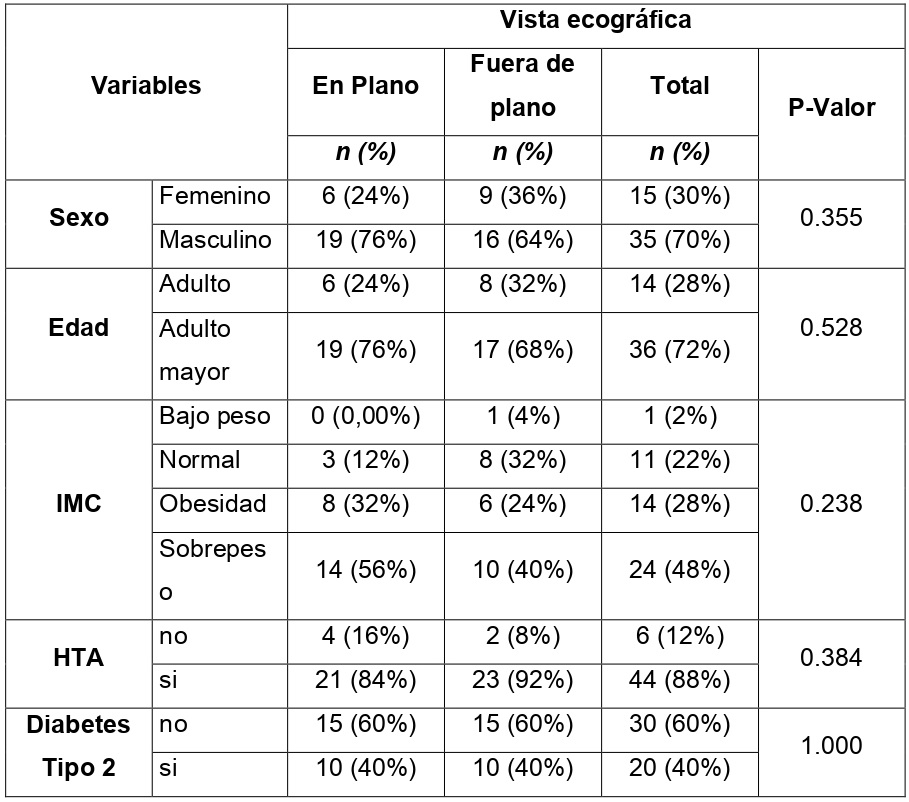

La HTA estuvo presente en el 88% de los participantes (p= 0.384), DM tipo 2 en el 40% de estos (P= 1.000), se tuvo en cuenta la valoración de estado nutricional por medio del cálculo de índice de masa corporal (IMC) teniendo una prevalencia de Obesidad en el 28% de los participantes, sobrepeso 48%, y solo el 22% y 2% tuvo un IMC normal y bajo peso, respectivamente, careciendo de significancia estadística entre grupos (p=0.238). Ver Tabla 2 y Tabla 2.1.

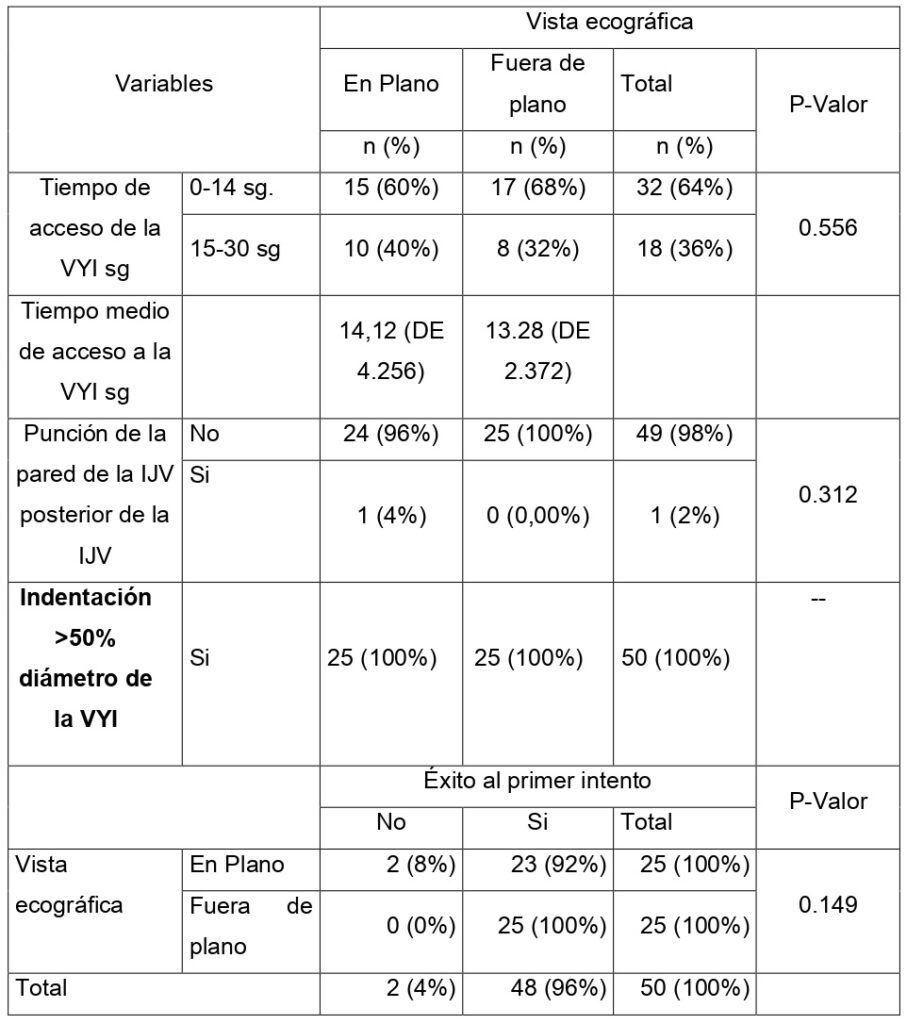

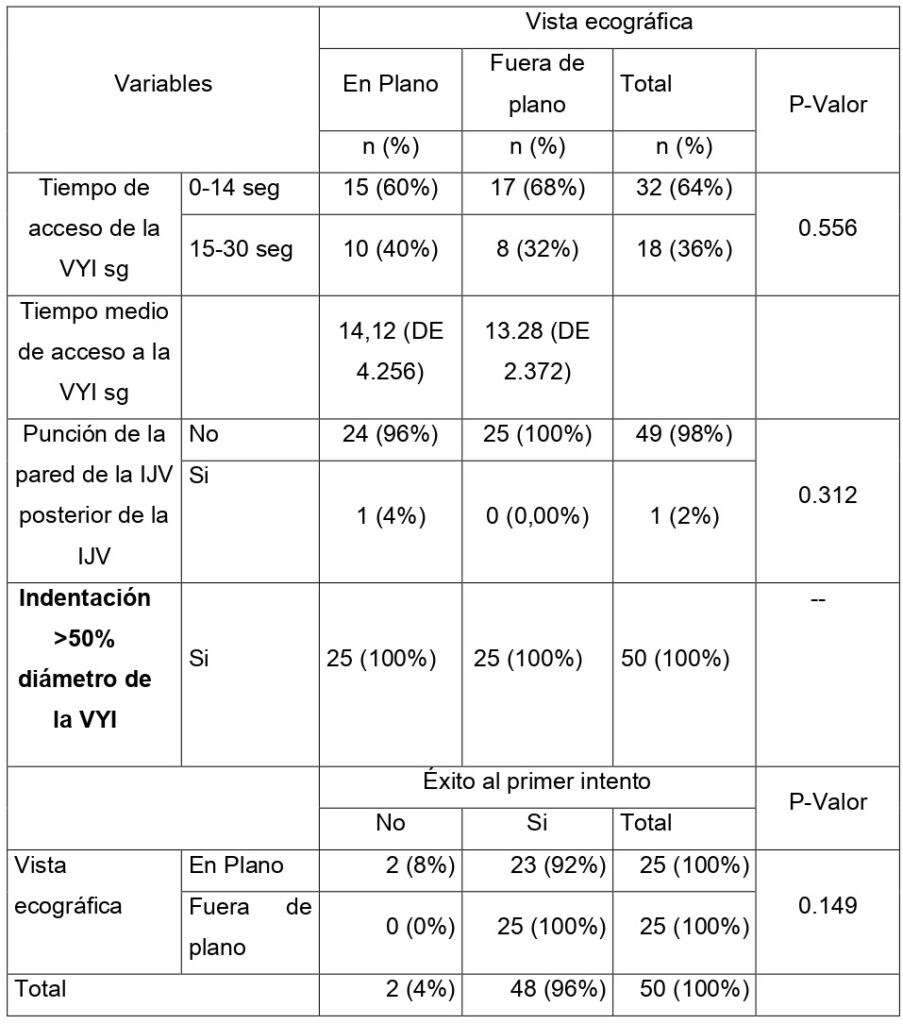

En un 100% de los pacientes del grupo SAX Se alcanzó el éxito al primer intento al puncionar la VYI en comparación con 92% del grupo LAX, sin significancia estadística (p=0.149). Los tiempos para el acceso a la VYI para el grupo SAX fue de 13.28 ± 2.372 segundos y para el grupo LAX 14.12 ± 4.256 segundos (p=0.556). Ocurrió punción de la pared posterior de la VYI en solo 1 paciente (4%) del grupo LAX siendo este evento ausente en el grupo SAX (p=0.312). Las complicaciones ocurrieron en muy baja frecuencia en ambos grupos, siendo solo 2 (8%) pacientes los que presentaron punción arterial con consecuente formación de hematoma en el grupo LAX, estuvo ausente este evento en el grupo SAX (p=0.149). por otra parte en ninguno de los grupos se presentaron arritmias ni neumotórax. Tabla 3 y 4.
Discusión
La canulación de un acceso venoso central corresponde a una de las prácticas comunes en el ámbito intrahospitalario, específicamente hablando, en nuestra labor como anestesiólogos se hace común su uso por diferentes indicaciones, entre estas, la cirugía mayor, como la cirugía cardiaca (11). Los accesos vasculares guiados por US han sido consecuencia del avance tecnológico en la práctica médica (12).
Tienen sus ventajas y desventajas propias de la técnica y la ventaja de visualización (13). SAX corresponde la ventaja resultante de un corte transversal de las estructuras vasculares, más específicamente hablando de la ventaja yugular, permite ver simultáneamente estructuras laterales, en este caso la misma vena, arteria carótida, permite diferenciar vía aérea y otros órganos. Sin embargo, la visualización directa del avance de la aguja en todo su trayecto no es viable por lo que el corte del haz de US no es capaz de diferenciar la longitud introducida, siendo diferente el caso para la ventana LAX en donde las estructuras se depositan en paralelo al haz ultrasonografíco, infortunadamente, se dificulta la diferenciación de estructuras laterales (13, 14).
En nuestro estudio se analizó una totalidad de 50 pacientes divididos de forma equitativa en dos subgrupos de vistas ecográficas, un grupo con 25 pacientes pasa SAX y 25 en el grupo LAX con el fin de describir los aspectos técnicos de cada una de ellas en contexto de tasa éxito al primer intento, tiempos de elaboración de procedimiento y complicaciones principales. De los 50 participantes captados el 30% correspondían a mujeres y el 70% restantes hombres, adicional a esto, el 88% presentaba HTA y solo el 40% DM tipo II. Se valoró el estado nutricional de los pacientes por medio de IMC siendo categorizados como obesos el 28% de la población y en sobrepeso el 48%, el resto de pacientes se ubicaban en categoría normal con un 22% y solo el 2% de los pacientes tenía bajo peso.
El uso de la ultrasonografía (US) se ha descrito en la literatura como una técnica fundamental para la adecuada realización de procedimientos invasivos en el ámbito quirúrgico y clínico en la era tecnológica actual (asa 2013, 2020). En nuestro estudio el éxito para la canulación de la VYI en el primer intento de punción guiada por US se obtuvo una tasa de éxito de 100 % en el subgrupo SAX frente un 92% en el subgrupo LAX, sin representar esto una diferencia estadísticamente significativa entre ambos grupos. Nuestros hallazgos reflejan lo documentado en estudios previos; Chittodan et al, compararon en un ensayo clínico aleatorizado prospectivo, los enfoques SAX y LAX para la canulación de la vena yugular interna derecha guiada por ecografía en 99 pacientes programados para cirugía cardiaca. La tasa de éxito del primer pase fue significativamente mayor en el grupo de eje corto 98 % en comparación con el grupo de eje largo 78 % [48:1 (98 %) versus 39:11 (78 %) p <0,006], tal cual como se evidenció en nuestro estudio, sin embargo en el caso de los autores la asociación si fue estadísticamente significativa (15).
Los tiempos necesarios para lograr una canulación exitosa de la vena yugular interna se valoraron desde el mismo momento que se logró la imagen hasta alcanzar el retorno venoso desde la punción. Categorizamos en rangos de tiempo dichos procedimientos entre 0 a 14 segundos (LAX 60% y SAX 68%) y 15 a 30 segundos (LAX 40% y SAX 32%), con un promedio de tiempos para el procedimiento para el grupo SAX fue de 13.28 ± 2.372 segundos y para el grupo LAX 14.12 ± 4.256 segundos (p=0.556). En relación a este aspecto, Sunder et al, comparo el abordaje SAX y LAX en pacientes programados para cirugía electiva con 41 participantes por grupo, teniendo unos tiempos para el paso del cable guía de 40.39 (22.83) segundos para LAX y 45.24 (26.74) segundos para SAX, careciendo de diferencia estadística entre grupos (p =0.379). Lo cual va de la mano con los resultados arrojados por nuestro estudio (16).
Las complicaciones mecánicas, entiéndase como estas, la punción arterial, formación de hematomas, arritmias secundarias al paso de cable guía y neumotórax, generan una morbilidad agregada a procedimiento que se limita con el uso del US (17-19). Batllori et al, compararon 3 vistas de US para canulación de la VYI, incluyeron 220 participantes asignados por aleatorización en el grupo SAX, LAX y la visión oblicua (OAX), la aparición de complicaciones mecánicas fue poco frecuente (SAX 11 (15.1%), LAX 3 (4%) y OAX 5 (6.9%), además, la aparición de hematoma cervical ocurrió en 1 paciente del subgrupo SAX(1.4%), 2 pacientes de LAX (2.7%) y en 2 pacientes del subgrupo OAX (2.8%), sin diferencia estadística entre ellos (p=0.872) (20). En nuestro estudio, las complicaciones mecánicas se presentaron con muy baja frecuencia. Solo 2 pacientes de los evaluados presentaron punción arterial y formación de hematomas, ambos del grupo LAX (4%). Uno de ellos en el grupo de sobrepeso y otro en obesidad, lo cual pudo conferir dificultad a la técnica en cuanto diferenciación de estructuras ultrasonografícas y favorecer la complicación, sin embargo, no tuvo significancia estadística este hecho.
Es de nuestro conocimiento que nuestro estudio posee varias limitaciones. En primer lugar, el presente estudio se realizó como un estudio observacional no aleatorizado con un tamaño de muestra limitado. En segundo lugar, debido a que se trataba de un estudio en tiempo real, fue imposible cegar al operador y al observador a los grupos de estudio. En tercer lugar, los procedimientos fueron realizados por anestesiólogos con experiencia en el uso de US para acceso vascular, por lo que no se pueden hacer suposiciones en manos de personal en entrenamiento. El principal limitante es la muestra reducida que limita la significancia de los resultados con una p>0.05. Sin embargo, estos podrían ser los resultados preliminares de un estudio con una muestra con tentativa a ampliarse, lo cual facilitaría la significancia estadística entre grupos comparados, lo cual nos mostraría cual de estas dos técnicas evaluadas proporciona mayor ventaja para dicho procedimiento. Por otra parte, se podría plantear la realización de ensayos aleatorios en manos de operadores experimentados y novatos, para agregar fuerza a la literatura.
Conclusiones
El acceso venoso central es uno de los procedimientos más comunes realizados en el área intrahospitalaria y en el contexto intraoperatorio del paciente programado para cirugía mayor. Dicho procedimiento, no es libre de complicaciones y los avances tecnológicos van de la mano con las prácticas más seguras en busca de limitar morbilidad adicional. Con el tiempo, el papel de la ultrasonografía en el perioperatorio se ha popularizado, entre sus diferentes usos se encuentra la guía para el acceso vascular que ha mostrado diferentes virtudes en dependencia de la visión ecográfica que se utilice. Aún no está claro cuál de estas diferentes vistas, es superior cuando se comparan, se necesita una muestra mayor para lograr resultados estadísticamente significativos.
Referencias bibliográficas
1. Saul T, Doctor M, Kaban NL, Avitabile NC, Siadecki SD, Lewiss RE. The Ultrasound-Only Central Venous Catheter Placement and Confirmation Procedure. J Ultrasound Med. 2015;34(7):1301-6. (PubMed)
2. Apfelbaum JL, Rupp SM, Tung A, Connis RT, Domino KB, Grant MD, et al. Practice guidelines for central venous access 2020 an updated report by the American Society of Anesthesiologists Task Force on central venous access. Lippincott Williams & Wilkins TWO COMMERCE SQ, 2001 MARKET ST, PHILADELPHIA …; 2020. p. 8-43. (PubMed)
3. Ivar Seldinger S. Catheter replacement of the needle in percutaneous arteriography: a new technique. Acta radiologica. 2008;49(sup434):47-52. (PubMed)
4. Plumhans C, Mahnken AH, Ocklenburg C, Keil S, Behrendt FF, Günther RW, et al. Jugular versus subclavian totally implantable access ports: catheter position, complications and intrainterventional pain perception. European journal of radiology. 2011;79(3):338-42. (PubMed)
5. Denys BG, Uretsky BF. Anatomical variations of internal jugular vein location: impact on central venous access. Critical care medicine. 1991;19(12):1516-9. (PubMed)
6. Li L, Yong RJ, Kaye AD, Urman RD. Perioperative point of care ultrasound (POCUS) for anesthesiologists: an overview. Current pain and headache reports. 2020;24(5):1-15. (PubMed)
7. Brass P, Hellmich M, Kolodziej L, Schick G, Smith AF. Ultrasound guidance versus anatomical landmarks for internal jugular vein catheterization. Cochrane Database of Systematic Reviews. 2015(1). (PubMed)
8. Dolu H, Goksu S, Sahin L, Ozen O, Eken L. Comparison of an ultrasound-guided technique versus a landmark-guided technique for internal jugular vein cannulation. Journal of clinical monitoring and computing. 2015;29(1):177-82. (PubMed)
9. Blaivas M, Adhikari S. An unseen danger: frequency of posterior vessel wall penetration by needles during attempts to place internal jugular vein central catheters using ultrasound guidance. Crit Care Med. 2009;37(8):2345-9; quiz 59. (PubMed)
10. Reusz G, Csomos A. The role of ultrasound guidance for vascular access. Current Opinion in Anesthesiology. 2015;28(6):710-6. (PubMed)
11. Saugel B, Scheeren TWL, Teboul JL. Ultrasound-guided central venous catheter placement: a structured review and recommendations for clinical practice. Crit Care. 2017;21(1):225. (PubMed)
12. Biasucci DG, La Greca A, Scoppettuolo G, Pittiruti M. What’s really new in the field of vascular access? Towards a global use of ultrasound. Intensive Care Med. 2015;41(4):731-3. (PubMed)
13. Spencer TR, Pittiruti M. Rapid Central Vein Assessment (RaCeVA): A systematic, standardized approach for ultrasound assessment before central venous catheterization. J Vasc Access. 2019;20(3):239-49. (PubMed)
14. Vogel JA, Haukoos JS, Erickson CL, Liao MM, Theoret J, Sanz GE, et al. Is long-axis view superior to short-axis view in ultrasound-guided central venous catheterization? Crit Care Med. 2015;43(4):832-9. (PubMed)
15. Chittoodan S, Breen D, Iohom G. Long versus short axis ultrasound guided approach for internal jugular vein cannulation: a prospective randomised controlled trial. Medical ultrasonography. 2011;13(1):21-5. (PubMed)
16. Shrestha GS, Gurung A, Koirala S. Comparison between long-and short-axis techniques for ultrasound-guided cannulation of internal jugular vein. Annals of cardiac anaesthesia. 2016;19(2):288. (PubMed)
17. Ruesch S, Walder B, Tramèr MR. Complications of central venous catheters: internal jugular versus subclavian access–a systematic review. Crit Care Med. 2002;30(2):454-60. (PubMed)
18. Kander T, Frigyesi A, Kjeldsen-Kragh J, Karlsson H, Rolander F, Schött U. Bleeding complications after central line insertions: relevance of pre-procedure coagulation tests and institutional transfusion policy. Acta Anaesthesiol Scand. 2013;57(5):573-9. (PubMed)
19. Kornbau C, Lee KC, Hughes GD, Firstenberg MS. Central line complications. Int J Crit Illn Inj Sci. 2015;5(3):170-8. (PubMed)
20. Batllori M, Urra M, Uriarte E, Romero C, Pueyo J, López-Olaondo L, et al. Randomized comparison of three transducer orientation approaches for ultrasound guided internal jugular venous cannulation. BJA: British Journal of Anaesthesia. 2016;116(3):370-6. (PubMed)
